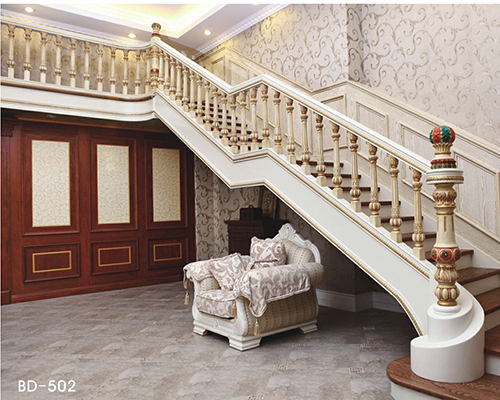

  • 产品名称: BD-502楼梯墙板
  • 产品分类: 宝岛·楼梯墙板系列
  • 公司名称: 高密市宝岛家合木门加工厂
  • 型号规格:
  • 产品用途:
  • 产品价格: 面议
  • 添加时间: 2018-06-14
  • 分    享:
产品详情
询盘

    一、楼梯侧面墙板斜面高度的确定方法:
    1.踏步垂直标高定位法:
    基准点:踏板与立板交汇处净位置。
    高度定位:确定好平地面所需要高度如980mm,那么在楼梯的第一块踏板基准点处往上量980mm画交叉点,在最后一步基准点按同样方法确定并画交叉点,两点拉线即为楼梯斜面。因为楼梯踏板有宽窄不均的现象,在设计时就需要注意高度尺寸的微调以达到视觉上的统一。
    具体:如下图所示(图片无法放大,请长按并保存后查看)。
    2.斜面偏移法:
    基准点:踏板与立板交汇处净位置。
    高度定位:找出基准点(同上),以两点确定的斜面向外偏移所需地面高度尺寸。
    注:此方法设计墙板,墙板在造型上的高度尺寸平面和斜面相同,画图较方便,但是站在踏步上会明显感觉斜面偏高,设计时尽量与顾客沟通清楚,以免后期出现问题。
    具体:如下图所示(图片无法放大,请长按并保存后查看)。
    二、楼梯长斜面长方形均分画法:
    此画法较简单快捷,不用考虑非平面的相互关系,等分即可;缺点是落差处的造型墙板同一面有可能出现两处非常规异型。
    注:
    根据楼梯的步数、斜面长度来确定墙板的大小比例关系。一般,在楼梯斜面长度够的情况下,墙裙在楼梯侧面的表现形式应该是长方形的,也就是斜面墙板扣线造型的长度尺寸在视觉上大于墙板扣线造型的高度尺寸。
    如下图所示(图片无法放大,请长按并保存后查看)。
    三、非均分画法:
    1.很多时候,为了使安装更加方便或者减少生产的难度,部分的设计师或者工厂会在对角线的位置进行墙板造型的分离处理。此类在绘图时,竖向造型框高度上要特别注意,相差不应大于50mm以上,不然会有大小不一的感觉,当然在安装完成后行走时的感觉不会特别强烈,还是要注意。
    注:竖向墙板框高度指的是墙板造型垂直面的高度尺寸,平面和斜面两处高度相差不可以过大。
    如下图所示(图片无法放大,请长按并保存后查看)。
    2.保持墙板造型框竖面尺寸统一,这种方式在视觉上会非常协调,但是需要在绘图时进行尺寸的微调,以达到平面和斜面尺寸的统一。
    四、楼梯短斜面(竖)长方形画法:
    当然了,还有是因为楼梯步数的关系,无法在长度上让造型延线条拉长时,可以将比例关系反过来应用,做成竖向造型墙板。在设计尽量保持造型大小一致,不要让视觉上产生不工整的感觉。
    具体:如下图所示(图片无法放大,请长按并保存后查看)。
    五、楼梯斜面连接地面一步落差画法:
    1.对角拆分现场拼装画法:
    参见上方非均分画法图样,在绘图时以对角点为中心向两侧偏移,常规的三边四边做法以此方式拆分还有左右调节的作用。
    2.落差处对角连接成整体呈V型画法:
    参见上非均分画法图样,这种方式的造型,主要是为了在视觉上形成连贯性,异型部分偏多,在安装时也需要考虑落差连接的问题,当然视觉上会有一定的加强效果。
    3.落差处V型角度圆润流畅画法:
    同样采用均分画法的方式,对角形成弧型异型,相对生产难度提高,主要是为了视觉上的效果而考虑的一种方式。
    六、平台墙板与栏杆收口画法:
    1.半柱收口:
    楼梯最后一层围栏与平台相交处收口,本文此处以加厚半柱的形式与墙裙进行相交收口。设计时当加厚半柱厚度大于5公分以上时,可以加上简单的造型。
    具体:如下图所示(图片无法放大,请长按并保存后查看)。
    2.线条落地收口:
    此做法比较简单,一般就是腰线垂直向下落地加线脚收口,甚至有些简单些的工厂线脚也不加。需要注意的是在落时也要考虑扶手的位置是否有影响等,比如高度是否合适。。。比较简单,这里就不做描述了。
    七、弧形楼梯墙板现场数据采集:
    弧形楼梯侧墙板的数据采集必须进行现场模版的放样制作。
    放样方式为:将现场楼梯延墙平面弧度数据进行复制,以能够让车间拿着模版可以搭起现场模型为准。具体,可采用将每个延墙的楼梯样版造型现场切割出来,标记好上下连接线和步高落差。生产下单时最好在模版上标注延墙弧往内收5-10mm左右留出空档,看现场基层平整情况定。
    在图纸上,按采集到的数据将整个楼梯及其墙面示意图平面图以及立面造型图画出来,如画有展开面也只能用于表达成品造型效果,不能用于生产图纸。弧型楼梯墙板下单应以投影造型图纸加拆解数据加模版的形式下到车间,以达到数据的精确。
    方案上一般按照平面尺寸画出对应的投影造型即可,如有特殊要求可画出展开面,弧型墙板按各工厂生产能力不同,尽量不要添加过多的装饰性的雕花或者异型线条花线等,增加多少生产难度就是增加多少返工的概率。


以上是关于BD-502楼梯墙板厂家,BD-502楼梯墙板价格,BD-502楼梯墙板图片,BD-502楼梯墙板哪家好的具体介绍。
